Περιγραφή για το καλώδιο UTP Cat5e:
Καλώδιο 4 ζευγών 24 AWG UTP Cat 5E
Τύπος: Cat 5E, τύπος UTP
Δομή: UTP Μη θωράκιση
Εφαρμογή: Καλωδίωση LAN
Δομή του καλωδίου UTP Cat5e:
Αγωγός | Σύρμα χαλκού 24 AWG, 0,50 mm, 0,49 mm |
Μόνωση | HDPE, λευκό μονωμένο σύρμα με έγχρωμα σημάδια |
Χρώμα ζευγαριού | Λευκό-μπλε/μπλε, άσπρο-πορτοκαλί, άσπρο-πράσινο/πράσινο, άσπρο-καφέ/καφέ |
θωράκιση | Μη |
Σακάκι | PVC, CMX, CM, CMR, αλογόνο χαμηλού καπνού, δωρεάν για επιλογή, ονομαστική διάμετρος 5,0 +/- 0,5 mm |
Σκίσε το κορδόνι | Χωρίς σχισμένο καλώδιο, ή σύμφωνα με τις απαιτήσεις των πελατών |
εκτύπωση | Σύμφωνα με τις απαιτήσεις των πελατών |
Πρότυπο δοκιμής καλωδίου UTP Cat5e:
YD/T1019-2013,ISO/IEC11801,TIA/EIA-568C.2,IEC/61156-5
Κύριες εφαρμογές:
Ethernet,10Base-T,1000Base-T4,100Base-TX,ATM,multimedia,αρτηριακή καλωδίωση
Μηχανικές ιδιότητες:
Μέγιστη δύναμη έλξης | 50N |
Ελάχ. λυγισμένη ακτίνα | 45 χιλιοστά |
Ονομαστικό βάρος | 40 κιλά/χλμ |
Θερμοκρασία εργασίας | -15~+70℃ |
Θερμοκρασία εγκατάστασης | +5~+40℃ |
Ιδιότητα καύσης | IEC332.1, VW1, IEC332.3 ή σύμφωνα με τους τύπους επένδυσης |
Μήκος προϊόντος | Τυπικό μήκος 305μ |
Ηλεκτρική ιδιοκτησία:
Συχνότητα (Mhz) | RL (dB) | ATT (Db/100m) | ΕΠΟΜΕΝΟ (dB) | PSNEXT (dB) | ELFEXT (dB) | Ιδιοκτησία Αντίσταση (ωμ) |
0.772 | 16.4 | 1.85 | 67 | 64 | 67.8 | 100±15 |
1 | 17 | 2.04 | 65.3 | 62.3 | 63.8 | |
4 | 20 | 4.1 | 56.3 | 53.3 | 51.7 | |
8 | 21 | 5.8 | 51.8 | 48.8 | 45.7 | |
10 | 22 | 6.5 | 50.3 | 47.3 | 43.8 | |
16 | 20 | 8.2 | 47.3 | 44.3 | 39.7 | |
20 | 20 | 9.3 | 45.8 | 42.8 | 37.7 | |
25 | 22.5 | 10.4 | 44.3 | 41.3 | 35.8 | |
31.25 | 18 | 11.7 | 42.9 | 39.9 | 33.9 | |
62.5 | 16 | 17 | 38.4 | 35.4 | 27.8 | |
100 | 15 | 22 | 35.3 | 32.3 | 23.8 |
Ethernet, 10Base-T,1000Base-T4,100Base-TX,ATM,multimedia,αρτηριακή καλωδίωση
Μηχανικές ιδιότητες:
Μέγιστη δύναμη έλξης | 80N |
Ελάχ. λυγισμένη ακτίνα | 65 mm |
Ονομαστικό βάρος | 65 κιλά/χλμ |
Θερμοκρασία εργασίας | -15~+70℃ |
Θερμοκρασία εγκατάστασης | +5~+40℃ |
Ιδιότητα καύσης | IEC332.1, VW1, IEC332.3 ή σύμφωνα με τους τύπους επένδυσης |
Μήκος προϊόντος | Τυπικό μήκος 305 m, ή 500 mm, 1000 mm σύμφωνα με τις απαιτήσεις |
Ηλεκτρική ιδιοκτησία:
Συχνότητα (Mhz) | RL (dB) | ATT (Db/100m) | ΕΠΟΜΕΝΟ (dB) | PSNEXT (dB) | ELFEXT (dB) | Ιδιοκτησία Αντίσταση (ωμ) |
0.772 | 19.2 | 1.8 | 76 | 74 | 70 | 100±15 |
1 | 20 | 2 | 74.3 | 74.3 | 67.8 | |
4 | 23 | 3.8 | 65.3 | 63.3 | 55.8 | |
8 | 24.5 | 5.3 | 60.8 | 58.8 | 49.7 | |
10 | 25 | 6 | 59.3 | 57.3 | 47.8 | |
16 | 25 | 7.6 | 56.2 | 54.2 | 43.7 | |
20 | 25 | 8.5 | 54.8 | 52.8 | 41.8 | |
25 | 24.3 | 9.5 | 53.3 | 51.3 | 39.8 | |
31.25 | 23.6 | 10.7 | 51.9 | 49.9 | 37.8 | |
62.5 | 21.5 | 15.4 | 47.4 | 45.4 | 31.9 | |
100 | 20.1 | 19.8 | 44.3 | 42.3 | 27.8 | |
200 | 18 | 29 | 39.8 | 37.8 | 21.8 | |
250 | 17.3 | 32.8 | 38.3 | 36.3 | 19.8 |
Χρώμα καλωδίου: Μαύρο, Γκρι, Μπλε, Κίτρινο, Λευκό, Πορτοκαλί, διαφορετικά χρώματα μπορούν να προσαρμοστούν.

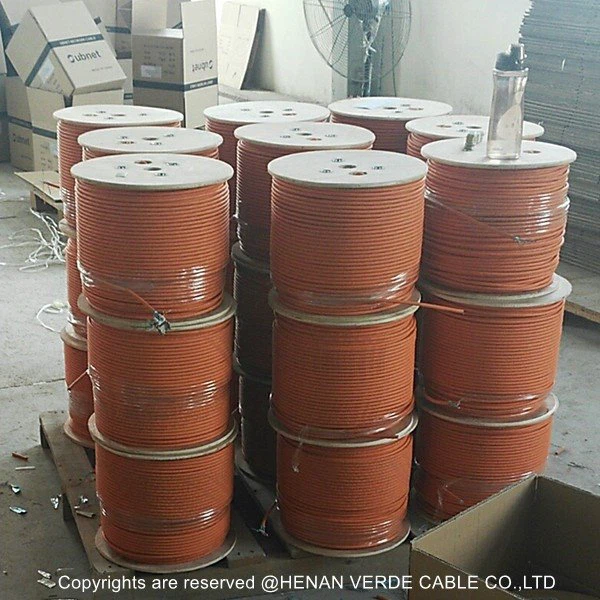

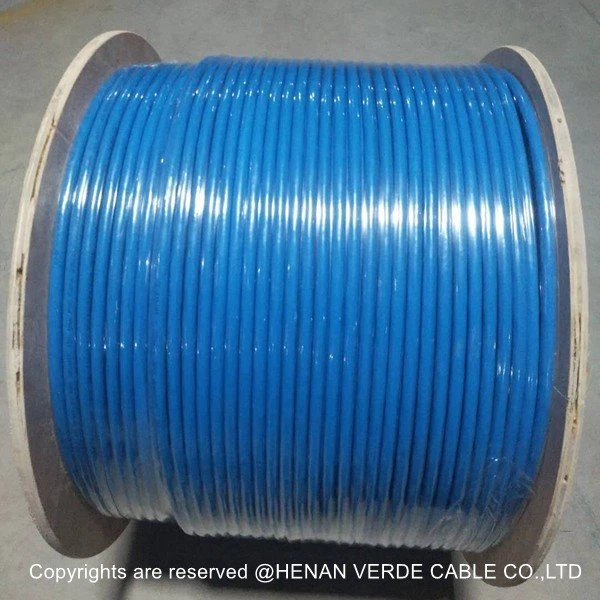

Συσκευασία: 305 μέτρα ή 500 μέτρα ανά τύμπανο
Προβολή εργαστηρίου
