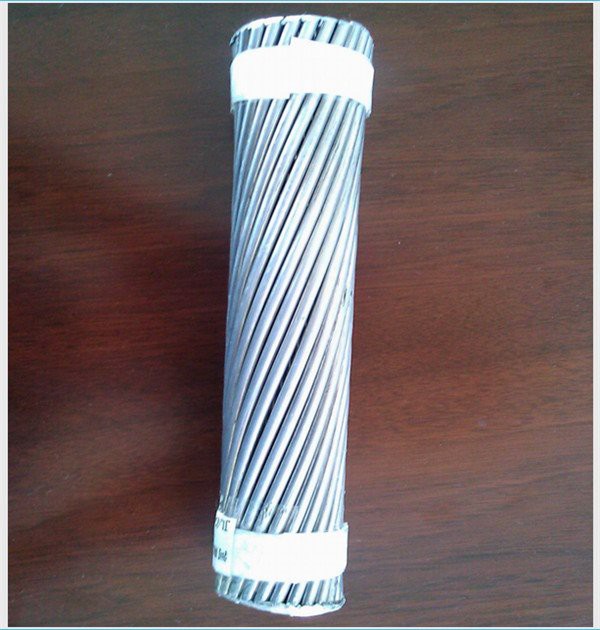

ACSR Bare Conductorfor Μετάδοση και Διανομή Ισχύος
1. Πρότυπο: IEC, GB (Κινεζικό εθνικό πρότυπο), BS, ASTM, DIN, NF, JIS και περισσότεροι ειδικοί τύποι και προδιαγραφές μπορούν να προσαρμοστούν.
Εμπειρία: περισσότερα από 15 χρόνια εμπειρία κατασκευής
2. Καυτή πώληση σε: Ινδονησία, Φιλιππίνες, ΗΠΑ, ΗΑΕ, Σαουδική Αραβία, Νότια Αφρική, Ζάμπια, πολλές χώρες της Αφρικής, Νότια Αμερική.
3.Συσκευασία: σε ξύλινο τύμπανο ή χαλύβδινο ξύλινο τύμπανο
Λεπτομερή τεχνικά δεδομένα παρατίθενται σύμφωνα με διαφορετικά πρότυπα
ΑΓΩΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΧΑΛΥΒΑ ΕΝΙΣΧΥΜΕΝΟ
ACSR Bare Conductor (JL/G1A)
Standard GB/T 1179-2008
Ονομαστική Περιοχή Αλ/Στ mm2 | Διάμετρος Αριθμού | Υπολογισμένη επιφάνεια mm2 | Διάμετρος mm | Αντίσταση ≤Ω/χλμ | Ονομαστική αντοχή N | Γραμμική Μάζα kg/km | |||||
Ο Αλ | Ατσάλι | Ο Αλ | Ατσάλι | Σύνολο | |||||||
10/2 | 6/1.50 | 1/1.50 | 10.60 | 1.77 | 12.37 | 4.50 | 2.7062 | 4140 | 42.8 | ||
16/3 | 6/1.85 | 1/1.85 | 16.13 | 2.69 | 18.82 | 5.55 | 1.7791 | 6130 | 65.1 | ||
35/6 | 6/2.72 | 1/2.72 | 34.86 | 5.81 | 40.67 | 8.16 | 0.8230 | 12550 | 140.8 | ||
50/8 | 6/3.20 | 1/3.20 | 48.25 | 8.04 | 56.30 | 9.60 | 0.5946 | 16810 | 194.8 | ||
50/30 | 12/2.32 | 7/2.32 | 50.73 | 29.59 | 80.32 | 11.60 | 0.5693 | 42610 | 371.1 | ||
70/10 | 6/3.80 | 1/3.80 | 68.05 | 11.34 | 79.39 | 11.40 | 0.4217 | 23360 | 274.8 | ||
70/40 | 12/2.72 | 7/2.72 | 69.73 | 40.67 | 110.40 | 13.60 | 0.4141 | 58220 | 510.2 | ||
95/15 | 26/2.15 | 7/1.67 | 94.39 | 15.33 | 109.73 | 13.60 | 0.3059 | 34930 | 380.2 | ||
95/20 | 7/4.16 | 7/1.85 | 95.14 | 18.82 | 113.96 | 13.90 | 0.3020 | 37240 | 408.2 | ||
95/55 | 12/3.20 | 7/3.20 | 96.51 | 56.30 | 152.81 | 16.00 | 0.2992 | 77850 | 706.1 | ||
120/7 | 18/2.90 | 1/2.90 | 118.89 | 6.61 | 125.50 | 14.50 | 0.2422 | 27740 | 378.5 | ||
120/20 | 26/2.38 | 7/1.85 | 115.67 | 18.82 | 134.49 | 15.10 | 0.2496 | 42260 | 466.1 | ||
120/25 | 7/4.72 | 7/2.10 | 122.48 | 24.25 | 146.73 | 15.70 | 0.2346 | 47960 | 525.7 | ||
120/70 | 12/3.60 | 7/3.60 | 122.15 | 71.25 | 193.40 | 18.00 | 0.2364 | 97920 | 893.7 | ||
150/8 | 18/3.20 | 1/3.20 | 144.76 | 8.04 | 152.80 | 16.00 | 0.1990 | 32730 | 460.9 | ||
150/20 | 24/2.78 | 7/1.85 | 145.68 | 18.82 | 164.50 | 16.70 | 0.1981 | 46780 | 548.5 | ||
150/25 | 26/2.70 | 7/2.10 | 148.86 | 24.25 | 173.11 | 17.10 | 0.1940 | 53670 | 600.1 | ||
150/35 | 30/2.50 | 7/2.50 | 147.26 | 34.36 | 181.62 | 17.50 | 0.1962 | 64940 | 675.0 | ||
185/10 | 18/3.60 | 1/3.60 | 183.22 | 10.18 | 193.40 | 18.00 | 0.1572 | 40510 | 583.3 | ||
185/25 | 24/3.15 | 7/2.10 | 187.03 | 24.25 | 211.28 | 18.90 | 0.1543 | 59230 | 704.9 | ||
185/30 | 26/2.98 | 7/2.32 | 181.34 | 29.59 | 210.93 | 18.90 | 0.1592 | 64560 | 731.4 | ||
185/45 | 30/2.80 | 7/2.80 | 184.73 | 43.10 | 227.83 | 19.60 | 0.1564 | 80540 | 846.7 | ||
210/10 | 18/3.80 | 1/3.80 | 204.14 | 11.34 | 215.48 | 19.00 | 0.1411 | 45140 | 649.9 | ||
210/25 | 24/3.33 | 7/2.22 | 209.02 | 27.10 | 236.12 | 20.00 | 0.1380 | 66190 | 787.8 | ||
210/35 | 26/3.22 | 7/2.50 | 211.73 | 34.36 | 246.09 | 20.40 | 0.1364 | 74110 | 852.5 | ||
210/50 | 30/2.98 | 7/2.98 | 209.24 | 48.82 | 258.06 | 20.90 | 0.1381 | 91230 | 959.0 | ||
240/30 | 24/3.60 | 7/2.40 | 244.29 | 31.67 | 275.96 | 21.60 | 0.1181 | 75190 | 920.7 | ||
240/40 | 26/3.42 | 7/2.66 | 238.84 | 38.90 | 277.74 | 21.70 | 0.1209 | 83760 | 962.8 | ||
240/55 | 30/3.20 | 7/3.20 | 241.27 | 56.30 | 297.57 | 22.40 | 0.1198 | 101740 | 1105.8 | ||
300/15 | 42/3.00 | 7/1.67 | 296.88 | 15.33 | 312.21 | 23.00 | 0.0973 | 68410 | 938.7 | ||
300/20 | 45/2.93 | 7/1.95 | 303.42 | 20.91 | 324.32 | 23.40 | 0.0952 | 76040 | 1000.8 | ||
300/25 | 48/2.85 | 7/2.22 | 306.21 | 27.10 | 333.31 | 23.80 | 0.0944 | 83760 | 1057.0 | ||
300/40 | 24/3.99 | 7/2.66 | 300.09 | 38.90 | 338.99 | 23.90 | 0.0961 | 92360 | 1131.0 | ||
300/50 | 26/3.83 | 7/2.98 | 299.54 | 48.82 | 348.37 | 24.30 | 0.0964 | 103580 | 1207.7 | ||
300/70 | 30/3.60 | 7/3.60 | 305.36 | 71.25 | 376.61 | 25.20 | 0.0946 | 127230 | 1399.6 | ||
Ονομαστική Περιοχή Αλ/Στ mm2 | Διάμετρος Αριθμού | Υπολογισμένη επιφάνεια mm2 | Διάμετρος mm | Αντίσταση ≤Ω/χλμ | Ονομαστική αντοχή N | Γραμμική Μάζα kg/km | |||||
Ο Αλ | Ατσάλι | Ο Αλ | Ατσάλι | Σύνολο | |||||||
400/20 | 42/3.51 | 7/1.95 | 406.40 | 20.91 | 427.31 | 26.90 | 0.0710 | 89480 | 1284.3 | ||
400/25 | 45/3.33 | 7/2.22 | 391.91 | 27.10 | 419.01 | 26.60 | 0.0737 | 96370 | 1293.5 | ||
400/35 | 48/3.22 | 7/2.50 | 390.88 | 34.36 | 425.24 | 26.80 | 0.0739 | 103670 | 1347.5 | ||
400/65 | 26/4.42 | 7/3.44 | 398.94 | 65.06 | 464.00 | 28.00 | 0.0724 | 135390 | 1608.7 | ||
400/95 | 30/4.16 | 19/2.50 | 407.75 | 93.27 | 501.02 | 29.10 | 0.0709 | 171560 | 1856.7 | ||
500/45 | 48/3.60 | 7/2.80 | 488.58 | 43.10 | 531.68 | 30.00 | 0.0591 | 127310 | 1685.5 | ||
630/55 | 48/4.12 | 7/3.20 | 639.92 | 56.30 | 696.22 | 34.30 | 0.0452 | 164310 | 2206.4 | ||
800/55 | 45/4.80 | 7/3.20 | 814.30 | 56.30 | 870.60 | 38.40 | 0.0355 | 192220 | 2687.5 | ||
800/70 | 48/4.63 | 7/3.60 | 808.15 | 71.25 | 879.40 | 38.60 | 0.0358 | 207680 | 2787.6 | ||
ACSR Bare Conductor (Χαρακτηριστικά αγωγού A1/S1A)
Πρότυπο: IEC 61089
Κωδικός αριθμός | Περιοχή | Αριθμός/ Διάμ | Διάμετρος | Γραμμική Μάζα | Ονομαστική αντοχή | Μέγιστη αντίσταση DCR στους 20℃ | ||||
Ο Αλ | Ατσάλι | Σύνολο | Ο Αλ | Αγ. | Πυρήνας | Cond | ||||
mm2 | mm2 | mm2 | mm2 | mm | mm | mm | mm | kg/km | kN | ≤Ω/χλμ |
1 6 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 1.84 | 5.53 | 64.6 | 6.08 | 1.7934 |
25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 2.30 | 6.91 | 100.9 | 9.13 | 1.1478 |
40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 2.91 | 8.74 | 161.5 | 14.40 | 0.7174 |
63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 3.66 | 11.0 | 254.4 | 21.63 | 0.4555 |
100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 4.61 | 13.8 | 403.8 | 34.33 | 0.2869 |
125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 2.97 | 14.9 | 397.9 | 29.17 | 0.2304 |
125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 5.77 | 15.7 | 503.9 | 45.69 | 0.2310 |
160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 3.36 | 16.8 | 509.3 | 36.18 | 0.1800 |
160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 6.53 | 17.7 | 644.9 | 57.69 | 0.1805 |
200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 3.76 | 18.8 | 636.7 | 44.22 | 0.1440 |
200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 7.30 | 19.8 | 806.2 | 70.13 | 0.1444 |
250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 6.34 | 21.6 | 880.6 | 68.72 | 0.1154 |
250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 8.16 | 22.2 | 1007.7 | 87.67 | 0.1155 |
315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 5.97 | 23.9 | 1039.3 | 79.03 | 0.0917 |
315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 9.16 | 24.9 | 1269.7 | 106.83 | 0.0917 |
400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 6.73 | 26.9 | 1320.1 | 98.36 | 0.0722 |
400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 9.21 | 27.6 | 1510.3 | 123.04 | 0.0723 |
450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 7.14 | 28.5 | 1485.2 | 107.47 | 0.0642 |
450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 9.77 | 29.3 | 1699.1 | 138.42 | 0.0643 |
500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 7.52 | 30.1 | 1650.2 | 199.41 | 0.0578 |
500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 10.3 | 30.9 | 1887.9 | 153.80 | 0.0578 |
560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 7.96 | 31.8 | 1848.2 | 133.74 | 0.0516 |
560 | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 10.9 | 32.7 | 2103.4 | 172.59 | 0.0516 |
630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 8.44 | 33.8 | 2079.2 | 150.45 | 0.0459 |
630 | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 11.6 | 34.7 | 2366.3 | 191.77 | 0.0459 |
710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 8.96 | 35.9 | 2343.2 | 169.56 | 0.0407 |
710 | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 12.3 | 36.8 | 2666.8 | 216.12 | 0.0407 |
800 | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 7.52 | 37.6 | 2480.2 | 167.41 | 0.0361 |
800 | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 10.4 | 38.3 | 2732.7 | 205.33 | 0.0362 |
800 | 800 | 101 | 901 | 54/4.44 | 19/2.61 | 13.0 | 39.1 | 3004.9 | 243.52 | 0.0362 |
900 | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 7.98 | 39.9 | 2790.2 | 188.33 | 0.0321 |
900 | 900 | 75.0 | 975 | 84/3.69 | 7/3.69 | 11.1 | 40.6 | 3074.2 | 226.50 | 0.0322 |
1000 | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 8.41 | 42.1 | 3100.3 | 209.26 | 0.0289 |
1120 | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 8.90 | 44.5 | 3464.9 | 234.53 | 0.0258 |
1120 | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 12.4 | 45.3 | 3811.5 | 283.17 | 0.0258 |
1250 | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 13.1 | 47.9 | 4253.9 | 316.04 | 0.0232 |
1250 | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 9.40 | 47.0 | 3867.1 | 261.75 | 0.0231 |
ACSR Bare Conductor (Χαρακτηριστικά αγωγού A1/S2A)
Πρότυπο: IEC 61089
Κωδικός αριθμός | Περιοχή | Αριθμός/Διαμ | Διάμετρος | Γραμμική Μάζα | Ονομαστική αντοχή | Μέγιστη αντίσταση DCR στους 20℃ | ||||
Ο Αλ | Αγ | Σύνολο | Ο Αλ | Αγ | Πυρήνας | Cond. | ||||
mm2 | mm2 | mm2 | mm2 | mm | mm | mm | mm | kg/km | kN | ≤Ω/χλμ |
16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 1.84 | 5.53 | 64.6 | 6.45 | 1.7934 |
25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 2.30 | 6.91 | 100.9 | 9.71 | 1.1478 |
40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 2.91 | 2.74 | 161.5 | 15.33 | 0.7174 |
63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 3.66 | 11.0 | 254.4 | 22.37 | 0.4555 |
100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 4.61 | 13.2 | 403.8 | 35.50 | 0.2869 |
125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 2.97 | 14.9 | 397.9 | 30.14 | 0.2304 |
125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 5.77 | 15.7 | 503.9 | 48.54 | 0.2310 |
160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 3.36 | 16.8 | 509.3 | 37.42 | 0.1800 |
160 | 160 | 26.1 | 186 | 26/2.80 | 7/6.53 | 6.53 | 17.75 | 644.9 | 61.34 | 0.1805 |
200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 3.76 | 18.8 | 636.7 | 45.00 | 0.1440 |
200 | 200 | 32.6 | 233 | 26/3.13 | 7/7.30 | 7.30 | 19.8 | 806.2 | 74.69 | 0.1444 |
250 | 250 | 24.6 | 275 | 22/3.80 | 7/6.34 | 6.34 | 21.6 | 880.6 | 72.16 | 0.1154 |
250 | 250 | 40.7 | 291 | 26/3.50 | 7/8.16 | 8.16 | 22.2 | 1007.7 | 93.37 | 0.1155 |
315 | 315 | 21.8 | 337 | 45/2.99 | 7/5.97 | 5.97 | 23.9 | 1039.3 | 82.08 | 0.0917 |
315 | 315 | 51.3 | 366 | 26/3.93 | 7/9.16 | 9.16 | 24.9 | 1269.7 | 114.02 | 0.0917 |
400 | 400 | 27.7 | 428 | 45/3.36 | 7/6.73 | 6.73 | 26.9 | 1320.1 | 102.23 | 0.0722 |
400 | 400 | 51.9 | 452 | 54/3.07 | 7/9.21 | 9.21 | 27.6 | 1510.3 | 130.30 | 0.0723 |
450 | 450 | 31.1 | 481 | 45/3.57 | 7/7.14 | 7.14 | 28.5 | 1485.2 | 111.82 | 0.0642 |
450 | 450 | 58.3 | 508 | 54/3.26 | 7/9.77 | 9.77 | 29.3 | 1699.1 | 146.58 | 0.0643 |
500 | 500 | 34.6 | 535 | 45/3.76 | 7/7.52 | 7.52 | 30.1 | 1650.2 | 124.25 | 0.0578 |
500 | 500 | 64.8 | 565 | 54/3.43 | 7/10.3 | 10.3 | 30.9 | 1887.9 | 162.87 | 0.0578 |
560 | 560 | 38.7 | 599 | 45/3.92 | 7/7.96 | 7.96 | 31.8 | 1848.2 | 139.16 | 0.0516 |
560 | 560 | 70.9 | 631 | 54/3.63 | 19/10.9 | 10.9 | 32.7 | 2103.4 | 182.52 | 0.0516 |
630 | 630 | 43.6 | 674 | 45/4.22 | 7/8.44 | 8.44 | 33.8 | 2079.2 | 156.55 | 0.0459 |
630 | 630 | 79.8 | 710 | 54/3.85 | 19/11.6 | 11.6 | 34.7 | 2366.3 | 202.94 | 0.0459 |
710 | 710 | 49.1 | 759 | 45/4.48 | 7/8.96 | 8.96 | 35.9 | 2343.2 | 176.43 | 0.0407 |
710 | 710 | 89.9 | 800 | 54/4.09 | 19/12.3 | 12.3 | 36.8 | 2666.8 | 228.71 | 0.0407 |
800 | 800 | 34.6 | 835 | 72/3.76 | 7/7.52 | 7.52 | 37.6 | 2480.2 | 172.25 | 0.0361 |
800 | 800 | 66.7 | 867 | 84/3.48 | 7/10.4 | 10.4 | 38.3 | 2732.7 | 214.67 | 0.0362 |
800 | 800 | 101 | 901 | 54/4.34 | 19/13.0 | 13.0 | 39.1 | 3004.9 | 257.71 | 0.0362 |
900 | 900 | 38.9 | 939 | 72/3.99 | 7/7.98 | 7.98 | 39.9 | 2790.2 | 193.78 | 0.0321 |
900 | 900 | 75.0 | 972 | 84/3.69 | 7/11.1 | 11.1 | 40.0 | 3074.2 | 231.75 | 0.0322 |
1000 | 1000 | 43.2 | 1043 | 72/4.21 | 7/8.41 | 8.41 | 42.1 | 3100.3 | 215.31 | 0.0289 |
1120 | 1120 | 47.3 | 1167 | 72/4.45 | 19/8.90 | 8.90 | 44.5 | 346409 | 241.15 | 0.0258 |
1120 | 1120 | 91.2 | 1211 | 84/4.12 | 19/12.4 | 12.4 | 45.3 | 3811.5 | 295.94 | 0.0258 |
1250 | 1250 | 52.8 | 1303 | 72/4.70 | 19/9.40 | 9.40 | 47.0 | 3867.1 | 269.14 | 0.0231 |
1250 | 1250 | 102 | 1352 | 84/4.35 | 19/13.1 | 13.1 | 47.9 | 4253.9 | 330.29 | 0.0232 |
ACSR (Χαρακτηριστικά αγωγού A1/S3A)
Πρότυπο: IEC 61089
Κωδικός αριθμός | Περιοχή | Αριθμός/Διαμ | Διάμετρος | Γραμμική Μάζα | Ονομαστική αντοχή | Μέγιστη αντίσταση DCR στους 20℃ | ||||
Ο Αλ | Αγ | Σύνολο | Ο Αλ | Αγ | Πυρήνας | Cond. | ||||
mm2 | mm2 | mm2 | mm2 | mm | mm | mm | mm | kg/km | kN | ≤Ω/χλμ |
16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 1.84 | 5.53 | 64.6 | 6.83 | 1.7934 |
25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 2.30 | 6.91 | 100.9 | 10.25 | 1.1478 |
40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 2.91 | 2.74 | 161.5 | 16.20 | 0.7174 |
63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 3.66 | 11.0 | 254.4 | 24.15 | 0.4555 |
100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 4.61 | 13.8 | 403.8 | 38.33 | 0.2869 |
125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 2.97 | 14.9 | 397.9 | 31.04 | 0.2304 |
125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 5.77 | 15.7 | 503.9 | 51.39 | 0.2310 |
160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 3.36 | 16.8 | 509.3 | 38.67 | 0.1800 |
160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.80 | 6.53 | 17.7 | 644.9 | 64.99 | 0.1805 |
200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 3.76 | 18.8 | 636.7 | 46.89 | 0.1440 |
200 | 200 | 32.6 | 233 | 26/3.13 | 7/5.43 | 7.30 | 19.8 | 806.2 | 78.93 | 0.1444 |
250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 6.34 | 21.6 | 880.6 | 75.60 | 0.1154 |
250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 8.16 | 22.2 | 1007.7 | 98.66 | 0.1155 |
315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 5.97 | 23.9 | 1039.3 | 85.13 | 0.0917 |
315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 9.16 | 24.9 | 1269.7 | 121.2 | 0.0917 |
400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 6.73 | 26.9 | 1320.1 | 106.10 | 0.0722 |
400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 9.21 | 27.6 | 1510.3 | 137.56 | 0.0723 |
450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 7.14 | 28.5 | 1485.2 | 115.87 | 0.0642 |
450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 9.77 | 29.3 | 1699.1 | 154.75 | 0.0643 |
500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 7.52 | 30.1 | 1650.2 | 128.74 | 0.0578 |
500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 10.3 | 30.9 | 1887.9 | 171.94 | 0.0578 |
560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 7.96 | 31.8 | 1848.2 | 144.19 | 0.0516 |
560 | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 10.9 | 32.7 | 2103.4 | 192.45 | 0.0516 |
630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 8.44 | 33.8 | 2079.2 | 162.21 | 0.0459 |
630 | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 11.6 | 34.7 | 2366.3 | 213.31 | 0.0459 |
710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 8.96 | 35.9 | 2343.2 | 182.81 | 0.0407 |
710 | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 12.3 | 36.2 | 2666.8 | 240.41 | 0.0407 |
800 | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 7.52 | 37.6 | 2480.2 | 176.74 | 0.0361 |
800 | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 10.4 | 38.3 | 2732.7 | 224.00 | 0.0362 |
800 | 800 | 101 | 901 | 54/4.43 | 19/2.61 | 13.0 | 39.1 | 3004.9 | 270.88 | 0.0362 |
900 | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 7.98 | 39.9 | 2790.2 | 198.83 | 0.0321 |
900 | 900 | 75.0 | 975 | 84/3.69 | 7/3.69 | 11.1 | 40.6 | 3074.2 | 244.50 | 0.0322 |
1000 | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 8.41 | 42.1 | 3100.3 | 220.93 | 0.0289 |
1120 | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 8.90 | 44.5 | 3464.9 | 247.77 | 0.0258 |
1120 | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 12.4 | 45.3 | 3811.5 | 307.79 | 0.0258 |
1250 | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 9.40 | 47.0 | 3867.1 | 276.53 | 0.0231 |
1250 | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 13.1 | 47.9 | 4253.9 | 343.52 | 0.0232 |
Πρότυπο ACSRBare Conductor: BS 215 Part 2
Ονομαστικός Στυπτηρία mm2 | Προσάραξη mm | Περιοχή Υπολογισμού mm2 | Περίπου Συνολική διάμετρος mm | Max.DC Αντίσταση Στους 20℃ ≤Ω/χλμ | Ονομαστικό φορτίο θραύσης KN | Σύνολο Βάρος kg/km | |||
Ο Αλ | Ατσάλι | Ο Αλ | Ατσάλι | Σύνολο | |||||
10 | 6/1.50 | 1/1.50 | 10.62 | 1.77 | 12.39 | 4.50 | 2.706 | 4.14 | 43 |
20 | 6/2.11 | 1/2.11 | 20.94 | 3.49 | 24.43 | 6.33 | 1.368 | 7.88 | 85 |
25 | 6/2.36 | 1/2.36 | 26.25 | 4.37 | 30.62 | 7.08 | 1.093 | 9.61 | 106 |
30 | 6/2.59 | 1/2.59 | 31.61 | 5.27 | 36.88 | 7.77 | 0.9077 | 11.45 | 128 |
35 | 6/2.79 | 1/2.79 | 36.66 | 6.11 | 42.77 | 8.37 | 0.7822 | 13.20 | 149 |
40 | 6/3.00 | 1/3.00 | 42.41 | 7.07 | 49.48 | 9.00 | 0.6766 | 15.20 | 172 |
50 | 6/3.35 | 1/3.35 | 52.88 | 8.82 | 61.70 | 10.05 | 0.5426 | 18.35 | 214 |
60 | 6/3.66 | 1/3.66 | 63.18 | 10.53 | 73.71 | 10.98 | 0.4545 | 21.80 | 255 |
60 | 12/2.59 | 7/2.59 | 63.27 | 36.93 | 100.30 | 12.95 | 0.4567 | 53.00 | 465 |
70 | 6/3.99 | 1/3.99 | 74.82 | 12.47 | 87.29 | 11.97 | 0.3825 | 25.70 | 302 |
70 | 12/2.79 | 7/2.79 | 73.37 | 42.80 | 116.17 | 13.95 | 0.3936 | 61.20 | 538 |
75 | 6/4.10 | 1/4.10 | 79.20 | 13.20 | 92.40 | 12.30 | 0.3622 | 27.20 | 320 |
80 | 6/4.22 | 1/4.22 | 83.88 | 13.98 | 97.86 | 12.66 | 0.3419 | 28.80 | 339 |
90 | 6/4.50 | 1/4.50 | 95.40 | 15.90 | 111.30 | 13.50 | 0.3007 | 32.70 | 386 |
100 | 6/4.72 | 1/4.72 | 105.00 | 17.50 | 122.50 | 14.16 | 0.2733 | 36.00 | 425 |
100 | 6/4.72 | 7/1.57 | 105.00 | 13.50 | 118.50 | 14.15 | 0.2733 | 32.70 | 394 |
100 | 7/4.39 | 7/1.93 | 105.80 | 20.44 | 126.20 | 14.57 | 0.2712 | 40.90 | 450 |
125 | 6/5.28 | 7/1.75 | 131.30 | 16.80 | 148.10 | 15.81 | 0.2184 | 40.70 | 492 |
125 | 26/2.54 | 7/1.91 | 132.10 | 20.10 | 152.20 | 15.89 | 0.2187 | 46.40 | 522 |
125 | 18/3.05 | 1/3.05 | 130.30 | 7.25 | 137.50 | 15.25 | 0.2189 | 29.80 | 419 |
125 | 30/2.36 | 7/2.36 | 131.10 | 30.60 | 161.70 | 16.52 | 0.2202 | 58.00 | 602 |
150 | 30/2.59 | 7/2.59 | 158.00 | 36.90 | 194.90 | 18.13 | 0.1828 | 69.20 | 726 |
150 | 18/3.35 | 1/3.35 | 158.70 | 8.80 | 167.50 | 16.75 | 0.1815 | 35.70 | 506 |
175 | 30/2.79 | 7/2.79 | 183.40 | 42.80 | 226.20 | 19.53 | 0.1576 | 79.80 | 842 |
175 | 18/3.61 | 1/3.61 | 184.20 | 10.30 | 194.50 | 18.05 | 0.1563 | 41.10 | 587 |
200 | 30/3.00 | 7/3.00 | 212.00 | 49.50 | 261.50 | 21.00 | 0.1363 | 92.25 | 974 |
225 | 30/3.18 | 7/3.18 | 238.50 | 55.60 | 294.20 | 22.26 | 0.1212 | 109.60 | 1095 |
250 | 30/3.35 | 7/3.35 | 264.00 | 61.60 | 325.60 | 23.45 | 0.1093 | 111.10 | 1213 |
300 | 30/3.71 | 7/3.71 | 324.30 | 75.70 | 400.00 | 25.97 | 0.0891 | 135.70 | 1489 |
350 | 30/3.99 | 7/3.99 | 374.10 | 87.30 | 461.40 | 27.93 | 0.07704 | 155.90 | 1718 |
350 | 54/2.97 | 7/2.97 | 373.10 | 48.40 | 421.50 | 26.73 | 0.07727 | 118.20 | 1411 |
350 | 54/3.00 | 7/3.00 | 381.80 | 49.50 | 431.30 | 27.00 | 0.07573 | 120.90 | 1444 |
200 | 18/3.86 | 1/3.86 | 210.60 | 11.70 | 222.30 | 19.30 | 0.013670 | 46.55 | 671 |
400 | 30/4.27 | 7/4.27 | 429.30 | 100.20 | 529.50 | 29.89 | 0.06726 | 178.50 | 1971 |
400 | 54/3.18 | 7/3.18 | 428.90 | 55.60 | 484.50 | 28.62 | 0.06740 | 131.90 | 1621 |
450 | 30/4.50 | 7/4.50 | 477.00 | 111.30 | 588.30 | 31.50 | 0.06056 | 198.20 | 2190 |
450 | 54/3.35 | 7/3.35 | 475.20 | 61.60 | 536.80 | 30.15 | 0.06073 | 145.70 | 1797 |
500 | 54/3.53 | 7/3.53 | 528.70 | 68.50 | 597.20 | 31.77 | 0.05470 | 161.10 | 1999 |
Πρότυπο ACSR: ASTM B232
Κωδικό όνομα | Ονομαστικός | Αριθμός/Διάμετρος | Υπολογισμένη επιφάνεια mm2 | Διάμετρος mm | Αντίσταση ≤Ω/χλμ | Δύναμη KN | Βάρος kg/km | |||
AWG ή MCM | Ο Αλ mm | Ατσάλι mm | Ο Αλ | Ατσάλι | Σύνολο | |||||
Τουρκία | 6 | 6/1.68 | 1/1.68 | 13.29 | 2.19 | 15.48 | 5.04 | 2.1586 | 5.24 | 54 |
κύκνος | 4 | 3/2.12 | 1/2.12 | 21.16 | 3.55 | 24.71 | 6.36 | 1.3557 | 8.32 | 85 |
Swanate | 4 | 7/1.96 | 1/2.61 | 21.16 | 5.35 | 26.51 | 6.53 | 1.3557 | 10.53 | 100 |
Σπουργίτης | 2 | 6/2.67 | 1/2.67 | 33.61 | 5.61 | 39.22 | 8.01 | 0.8535 | 12.70 | 136 |
Σπαράτη | 2 | 7/2.47 | 1/3.30 | 33.61 | 8.52 | 42.13 | 8.24 | 0.8535 | 16.11 | 159 |
Κοκκινολαίμης | 1 | 6/3.00 | 1/3.00 | 42.39 | 7.10 | 49.49 | 9.00 | 0.6767 | 15.85 | 171 |
Κοράκι | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 8.90 | 62.38 | 10.11 | 0.5364 | 19.32 | 216 |
Ορτύκι | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 11.23 | 78.65 | 11.34 | 0.4255 | 23.62 | 273 |
Περιστέρι | 3/0 | 6/4.25 | 1/4.25 | 85.03 | 14.19 | 99.22 | 12.75 | 0.3373 | 29.41 | 343 |
πιγκουίνος | 4/0 | 6/477 | 1/4.77 | 107.23 | 17.87 | 125.10 | 14.31 | 0.2675 | 37.06 | 433 |
Κέρωμα | 266.8 | 18/3.09 | 1/3.09 | 135.16 | 7.48 | 142.64 | 15.45 | 0.2133 | 30.27 | 431 |
Πέρδικα | 266.8 | 26/2.57 | 7/2.00 | 135.16 | 22.00 | 157.16 | 16.28 | 0.2143 | 50.29 | 546 |
Στρουθοκάμηλος | 300 | 26/2.73 | 7/2.12 | 152.00 | 24.71 | 176.71 | 17.28 | 0.1906 | 56.52 | 614 |
Μέρλιν | 336.4 | 18/3.47 | 1/3.47 | 170.45 | 9.48 | 179.93 | 17.5 | 0.1691 | 38.23 | 544 |
Σπίνος | 336.4 | 26/2.89 | 7/2.25 | 170.45 | 27.81 | 198.26 | 18.31 | 0.1699 | 62.71 | 689 |
Φλώρος | 336.4 | 30/2.69 | 7/2.69 | 170.45 | 39.81 | 210.26 | 18.83 | 0.1704 | 77.27 | 784 |
Είδος αιγίθαλου | 397.5 | 18/3.77 | 1/3.77 | 201.42 | 11.16 | 212.58 | 18.85 | 0.1431 | 43.99 | 642 |
Είδος χήνας | 397.5 | 24/3.27 | 7/2.18 | 201.42 | 26.13 | 227.55 | 19.61 | 0.1438 | 64.69 | 762 |
Lbis | 397.5 | 26/3.14 | 7/2.44 | 201.42 | 32.77 | 234.19 | 19.88 | 0.1438 | 72.11 | 814 |
Κορυδαλλός | 397.5 | 30/2.92 | 7/2.92 | 201.42 | 46.97 | 248.39 | 20.44 | 0.1442 | 88.69 | 927 |
Πελεκάνος | 477 | 18/4.14 | 1/4.14 | 241.68 | 13.42 | 255.10 | 20.70 | 0.1193 | 52.16 | 771 |
Είδος σκολοπάκος | 477 | 24/3.58 | 7/2.39 | 241.68 | 31.29 | 272.97 | 21.49 | 0.1199 | 76.66 | 915 |
Γεράκι | 477 | 26/3.44 | 7/2.67 | 241.68 | 39.42 | 281.10 | 21.79 | 0.1199 | 86.65 | 978 |
Κότα | 477 | 30/3.20 | 7/3.20 | 241.68 | 56.39 | 298.07 | 22.40 | 0.1201 | 105.34 | 1112 |
Ψαραετός | 556.5 | 18/4.47 | 1/4.47 | 282.00 | 15.68 | 297.68 | 22.35 | 0.1022 | 60.88 | 899 |
Είδος παπαγάλου | 556.5 | 24/3.87 | 7/2.58 | 282.00 | 36.58 | 318.58 | 23.22 | 0.1027 | 88.22 | 1067 |
Περιστέρι | 556.5 | 26/3.72 | 7/2.89 | 282.00 | 45.94 | 327.94 | 23.55 | 0.1027 | 101.03 | 1140 |
Πρότυπο ACSR: ASTM B232
Κωδικό όνομα | Ονομαστικός | Διάμετρος Αριθμού | Περιοχή Υπολογισμού mm2 | Διάμετρος mm | Αντίσταση ≤Ω/χλμ | Δύναμη KN | Βάρος kg/km | |||
AWG ή MCM | Ο Αλ | Ατσάλι | Ο Αλ | Ατσάλι | Σύνολο | |||||
Αετός | 556.5 | 30/3.46 | 7/3.46 | 282.00 | 65.81 | 347.81 | 24.21 | 0.1030 | 122.92 | 1298 |
Παγώνι | 605 | 24/4.03 | 7/2.69 | 306.58 | 39.74 | 346.32 | 24.20 | 0.0945 | 95.88 | 1160 |
Πιτσούνι | 605 | 26/3.87 | 7/3.01 | 306.58 | 49.94 | 356.52 | 24.51 | 0.0945 | 108.14 | 1240 |
Ξύλο πάπια | 605 | 30/3.61 | 7/3.61 | 306.58 | 71.55 | 378.13 | 25.25 | 0.0947 | 128.84 | 1411 |
Βάσκας | 605 | 30/3.61 | 19/2.16 | 306.58 | 69.87 | 376.45 | 25.24 | 0.0947 | 133.59 | 1399 |
Kingbird | 636 | 18/4.78 | 1/4.78 | 322.26 | 17.90 | 340.16 | 23.88 | 0.08945 | 69.55 | 1028 |
Κορώνη | 636 | 24/4.14 | 7/2.76 | 322.26 | 41.81 | 364.07 | 24.84 | 0.08989 | 100.83 | 1219 |
Είδος σπίνου | 636 | 26/3.97 | 7/3.09 | 322.26 | 52.45 | 374.71 | 25.15 | 0.08989 | 111.80 | 1302 |
Είδος θαλάσσιας πάπιας | 636 | 30/3.70 | 7/3.70 | 322.26 | 75.22 | 397.48 | 25.88 | 0.09011 | 135.44 | 1484 |
Ερωδιός | 636 | 30/3.70 | 19/2.22 | 322.26 | 73.55 | 395.81 | 25.90 | 0.09011 | 140.30 | 1470 |
Ταχύς | 636 | 36/3.38 | 1/3.38 | 322.26 | 8.96 | 331.22 | 23.62 | 0.08945 | 60.52 | 958 |
Φοινικόπτερος | 666.6 | 24/4.23 | 7/2.82 | 337.74 | 43.81 | 381.55 | 25.40 | 0.08577 | 105.66 | 1278 |
Gannet | 666.6 | 26/4.07 | 7/3.16 | 337.74 | 55.03 | 392.77 | 25.76 | 0.08577 | 117.33 | 1365 |
Ξυλοπόδαρο | 715.5 | 24/4.39 | 7/2.92 | 362.58 | 46.97 | 409.55 | 26.31 | 0.07989 | 113.35 | 1372 |
Ψαρόνι | 715.5 | 26/4.21 | 7/3.28 | 362.58 | 59.03 | 421.61 | 26.68 | 0.07989 | 125.91 | 1466 |
Κόκκινο φτερό | 715.5 | 30/3.92 | 19/2.35 | 362.58 | 82.58 | 445.16 | 27.43 | 0.08009 | 153.94 | 1653 |
Γλαρονάκι | 795 | 45/3.38 | 7/2.25 | 402.84 | 27.87 | 430.71 | 27.03 | 0.07191 | 97.37 | 1333 |
Κόνδωρ | 795 | 54/3.08 | 7/3.08 | 402.84 | 52.19 | 455.03 | 27.72 | 0.07191 | 124.45 | 1524 |
Κούκος | 795 | 24/4.62 | 7/3.08 | 402.84 | 52.19 | 455.03 | 27.74 | 0.07191 | 123.94 | 1524 |
Ντρέικ | 795 | 26/4.44 | 7/3.45 | 402.84 | 65.61 | 468.35 | 28.11 | 0.07191 | 139.92 | 1628 |
Βλάκας | 795 | 36/3.77 | 1/3.77 | 402.84 | 11.16 | 414 | 26.41 | 0.07156 | 74.34 | 1198 |
Αγριόπαπια | 795 | 30/4.14 | 19/2.48 | 402.84 | 91.87 | 494.71 | 28.96 | 0.07208 | 171.18 | 1838 |
Κοκκινωπός | 900 | 45/3.59 | 7/2.40 | 456.06 | 31.54 | 487.60 | 28.73 | 0.06351 | 108.96 | 1510 |
Καναρίνι | 900 | 54/3.28 | 7/3.28 | 456.06 | 59.10 | 515.16 | 29.52 | 0.06351 | 140.95 | 1724 |
Ράγα | 954 | 45/3.70 | 7/2.47 | 483.42 | 33.42 | 516.84 | 29.61 | 0.05992 | 115.63 | 1601 |
Γατοπούλι | 954 | 36/4.14 | 1/4.14 | 483.42 | 13.42 | 496.84 | 28.95 | 0.05962 | 87.66 | 1438 |
Καρδινάλιος | 954 | 54/3.38 | 7/3.38 | 483.42 | 62.65 | 546.07 | 30.42 | 0.05992 | 149.36 | 1829 |
Πρότυπο ACSR: ASTM B232
Κωδικό όνομα | Ονομαστικός | Διάμετρος Αριθμού | Περιοχή Υπολογισμού mm2 | Διάμετρος mm | Αντίσταση ≤Ω/χλμ | Δύναμη KN | Βάρος kg/km | |||
AWG ή MCM | Ο Αλ | Ατσάλι | Ο Αλ | Ατσάλι | Σύνολο | |||||
Ortlan | 1033.5 | 45/3.85 | 7/2.57 | 523.68 | 36.19 | 559.87 | 30.81 | 0.05531 | 123.10 | 1734 |
Tanger | 1033.5 | 36/4.30 | 1/4.30 | 523.68 | 14.51 | 538.19 | 30.12 | 0.05504 | 94.93 | 1556 |
Νουμήνιος | 1033.5 | 54/3.52 | 7/3.52 | 523.68 | 67.87 | 591.55 | 31.68 | 0.05531 | 161.80 | 1981 |
Μπλουτζέι | 1113 | 45/4.00 | 7/2.66 | 563.93 | 39.03 | 602.96 | 31.98 | 0.05136 | 132.63 | 1868 |
Σπίνος | 1113 | 54/3.65 | 19/2.19 | 563.93 | 71.55 | 635.48 | 32.85 | 0.05161 | 174.41 | 2130 |
Υφασμα για σημαίες | 1192.5 | 45/4.14 | 7/2.76 | 604.26 | 41.55 | 645.81 | 33.12 | 0.04793 | 141.79 | 2001 |
Grackle | 1192.5 | 54/3.77 | 19/2.27 | 604.26 | 76.58 | 680.84 | 33.97 | 0.04817 | 186.38 | 2282 |
Είδος ερωδίου | 1272 | 45/4.27 | 7/2.85 | 644.51 | 44.52 | 689.03 | 34.17 | 0.04494 | 151.48 | 2134 |
Φασιανός | 1272 | 54/3.90 | 19/2.34 | 644.51 | 81.68 | 726.19 | 35.10 | 0.04516 | 194.00 | 2433 |
Γαλιάντρα | 1272 | 36/4.78 | 1/4.78 | 644.51 | 17.87 | 662.38 | 33.42 | 0.04472 | 115.85 | 1917 |
Κουτάλα | 1351.5 | 45/4.40 | 7/2.92 | 684.84 | 47.10 | 731.94 | 35.16 | 0.04230 | 160.71 | 2266 |
Χελιδόνι | 1351.5 | 54/4.02 | 19/2.41 | 684.84 | 86.71 | 771.55 | 36.17 | 0.04250 | 206.05 | 2585 |
Δολιχόνυξ ο ορυζοφάγος | 1431 | 45/4.53 | 7/3.02 | 725.10 | 50.32 | 775.42 | 36.24 | 0.03994 | 170.71 | 2402 |
Φλοβεράκι | 1431 | 54/4.14 | 19/2.48 | 725.10 | 91.87 | 816.97 | 37.24 | 0.04013 | 218.24 | 2738 |
Nuthatch | 1510.5 | 45/4.65 | 7/3.10 | 765.35 | 52.90 | 818.25 | 37.20 | 0.03784 | 177.89 | 2534 |
Παπαγάλος | 1510.5 | 54/4.25 | 19/2.55 | 765.35 | 96.84 | 862.19 | 38.25 | 0.03802 | 230.20 | 2890 |
είδος χαραδριού | 1590 | 45/4.77 | 7/3.18 | 805.68 | 55.48 | 861.16 | 38.16 | 0.03595 | 187.02 | 2667 |
Γεράκι | 1590 | 54/4.36 | 19/2.62 | 805.68 | 102.13 | 907.81 | 39.26 | 0.03613 | 242.55 | 3042 |
Υψηλής αντοχής Stranding | ||||||||||
Αγριόγαλος | 80 | 8/2.54 | 1/4.24 | 40.52 | 14.13 | 54.65 | 9.32 | 0.7115 | 23.60 | 222 |
Θαλασσοβάτης | 101.8 | 12/2.34 | 7/2.34 | 51.61 | 30.06 | 81.67 | 11.71 | 0.5613 | 41.75 | 378 |
Μινόρκα | 110.8 | 12/2.44 | 7/2.44 | 56.13 | 32.77 | 88.90 | 12.22 | 0.5161 | 51.25 | 412 |
Leghorn | 134.6 | 12/2.69 | 7/2.69 | 68.19 | 39.81 | 108.00 | 13.46 | 0.4248 | 61.70 | 500 |
Γκινέα | 159 | 12/2.92 | 7/2.92 | 80.58 | 46.97 | 127.55 | 14.63 | 0.3595 | 72.55 | 590 |
Dotterel | 176.9 | 12/3.08 | 7/3.08 | 89.48 | 52.19 | 141.67 | 15.42 | 0.3237 | 78.50 | 657 |
Dorking | 190.8 | 12/3.20 | 7/3.20 | 96.71 | 56.39 | 153.10 | 16.03 | 0.2995 | 84.80 | 709 |
Μπράχμα | 203.2 | 16/2.86 | 19/2.48 | 102.97 | 91.87 | 194.84 | 18.14 | 0.2813 | 128.80 | 1007 |
Cochin | 211.8 | 12/3.37 | 7/3.37 | 107.10 | 62.45 | 169.55 | 16.84 | 0.2705 | 93.90 | 785 |
Πρότυπο ACSR: DIN 48204
Ονομαστικός Στυπτηρία mm2 | Αριθμός/Διάμετρος mm | Περιοχή Υπολογισμού mm2 | Περίπου Συνολική διάμετρος mm | Max.DC Αντίσταση Στους 20℃ ≤Ω/χλμ | Ονομαστικό φορτίο θραύσης KN | Βάρος | |||
Ο Αλ | Ατσάλι | Ο Αλ | Ατσάλι | Σύνολο | kg/km | ||||
16/2.5 | 6/1.80 | 1/1.80 | 15.3 | 2.5 | 17.8 | 5.4 | 1.8780 | 595 | 62 |
25/4 | 6/2.25 | 1/2.25 | 23.8 | 4.0 | 27.8 | 6.8 | 1.2002 | 920 | 97 |
35/6 | 6/2.70 | 1/2.70 | 34.3 | 5.7 | 40.0 | 8.1 | 0.8352 | 1265 | 140 |
44/32 | 14/2.00 | 7/2.40 | 44.0 | 31.7 | 75.7 | 11.2 | 0.6573 | 4500 | 372 |
50/8 | 6/3.20 | 1/3.20 | 48.3 | 8.0 | 56.3 | 9.6 | 0.5946 | 1710 | 196 |
50/30 | 12/2.33 | 7/2.33 | 51.2 | 29.8 | 81.0 | 11.7 | 0.5643 | 4380 | 378 |
70/12 | 26/1.85 | 7/1.44 | 69.9 | 11.4 | 81.3 | 11.7 | 0.4130 | 2680 | 284 |
95/15 | 26/2.15 | 7/1.67 | 94.4 | 15.3 | 109.7 | 13.6 | 0.3058 | 3575 | 383 |
95/55 | 12/3.20 | 7/3.20 | 96.5 | 56.3 | 152.8 | 16.0 | 0.2992 | 7935 | 712 |
105/75 | 14/3.10 | 9/2.25 | 105.7 | 75.5 | 181.5 | 17.5 | 0.2735 | 10845 | 891 |
120/20 | 26/2.44 | 7/1.90 | 121.06 | 19.8 | 141.4 | 15.5 | 0.2374 | 4565 | 494 |
120/70 | 12/3.60 | 7/3.60 | 122.0 | 71.3 | 193.3 | 18.0 | 0.2364 | 10000 | 901 |
125/30 | 30/2.33 | 7/2.33 | 127.9 | 29.8 | 157.7 | 16.3 | 0.2259 | 5760 | 591 |
150/25 | 26/2.70 | 7/2.10 | 148.9 | 24.2 | 173.1 | 17.1 | 0.1939 | 5525 | 605 |
170/40 | 30/2.70 | 7/2.70 | 171.8 | 40.1 | 211.9 | 18.9 | 0.1682 | 7675 | 794 |
185/30 | 26/3.00 | 7/2.33 | 183.8 | 29.8 | 213.6 | 19.0 | 0.1571 | 6620 | 746 |
210/35 | 26/3.20 | 7/2.49 | 209.1 | 34.1 | 243.2 | 20.3 | 0.1380 | 7490 | 850 |
210/50 | 30/3.00 | 7/3.00 | 212.1 | 49.5 | 261.6 | 21.0 | 0.1362 | 9390 | 981 |
230/30 | 24/3.50 | 7/2.33 | 230.9 | 29.8 | 260.7 | 21.0 | 0.1249 | 7310 | 877 |
240/40 | 26/3.45 | 7/2.68 | 243.0 | 39.5 | 282.5 | 21.9 | 0.1188 | 8640 | 987 |
265/35 | 24/3.74 | 7/2.49 | 263.7 | 34.1 | 297.8 | 22.4 | 0.1094 | 8305 | 1002 |
300/50 | 26/3.86 | 7/3.00 | 304.3 | 49.5 | 353.7 | 24.5 | 0.09487 | 10700 | 1236 |
305/40 | 54/2.68 | 7/2.68 | 304.6 | 39.5 | 344.1 | 24.1 | 0.09490 | 9940 | 1160 |
340/30 | 48/3.00 | 7/2.33 | 339.3 | 29.8 | 369.1 | 25.0 | 0.08509 | 9290 | 1180 |
380/50 | 54/3.00 | 7/3.00 | 382.0 | 49.5 | 431.5 | 27.0 | 0.08509 | 12310 | 1453 |
385/35 | 48/3.20 | 7/2.49 | 386.0 | 34.1 | 420.1 | 26.7 | 0.07573 | 10480 | 1344 |
435/55 | 54/3.20 | 7/3.20 | 434.03 | 59.3 | 490.6 | 28.8 | 0.07478 | 13645 | 1653 |
450/40 | 48/3.45 | 7/2.68 | 448.7 | 39.5 | 488.2 | 28.7 | 0.06656 | 12075 | 1561 |
490/65 | 54/3.40 | 7/3.40 | 490.3 | 63.6 | 533.9 | 30.6 | 0.06434 | 15310 | 1866 |
495/35 | 45/3.74 | 7/2.49 | 494.1 | 34.1 | 528.2 | 29.9 | 0.05846 | 12180 | 1646 |
510/45 | 48/3.68 | 7/2.87 | 510.2 | 45.3 | 555.5 | 30.7 | 0.05655 | 13665 | 1778 |
550/70 | 54/3.60 | 7/3.60 | 550.0 | 71.3 | 621.3 | 32.4 | 0.05259 | 17060 | 2092 |
560/50 | 48/3.86 | 7/3.00 | 561.7 | 49.5 | 611.2 | 32.2 | 0.05140 | 14895 | 1954 |
570/40 | 45/4.02 | 7/2.68 | 565.5 | 39.5 | 610.3 | 32.2 | 0.05108 | 13900 | 1888 |
650/45 | 45/4.30 | 7/2.87 | 698.8 | 45.3 | 653.49 | 34.4 | 0.0442 | 15552 | 2163 |
680/85 | 54/4.00 | 19/2.40 | 678.8 | 86.0 | 764.8 | 36.0 | 0.04260 | 21040 | 2570 |
1045/45 | 72/4.30 | 7/2.87 | 1045.58 | 45.3 | 1090.9 | 43.0 | 0.0277 | 21787 | 3249 |
Δημοφιλείς Ετικέτες: acsr γυμνός αγωγός, Κίνα, προμηθευτές, κατασκευαστές, εργοστάσιο, χονδρική, τιμή, σε απόθεμα, τιμοκατάλογος, κατασκευασμένο στην Κίνα
